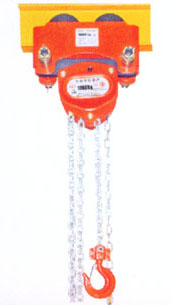

手牌GCT-SHK型手推,手鏈單軌小車特點：
1、配葫蘆一體化緊湊型設計；
2、低運行高度節省使用成本。
手牌GCT-SHK型手推,手鏈單軌小車介紹：
單軌行車是一種結構簡單、操作方便、輕小型調運配套起重機械，它可以與手拉葫蘆、環鏈電動葫蘆等起重產品配套組成起重運輸小車，自如地運行于可以有一定曲率半徑的工字鋼軌道的下翼緣上，用來調運貨物、設備等。
型 號 | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | ||
額定起重量(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | ||
試驗載荷(KN) | 7.35 | 14.71 | 22.06 | 29.42 | 44.13 | 61.29 | 98.06 | 122.58 | 196.12 | 245.17 | ||
| 能通過最小彎道半徑(m) | 0.85 | 1.0 | 1.1 | 1.1 | 1.3 | 1.4 | 2.0 | 2.0 | 3.5 | 3.5 | ||

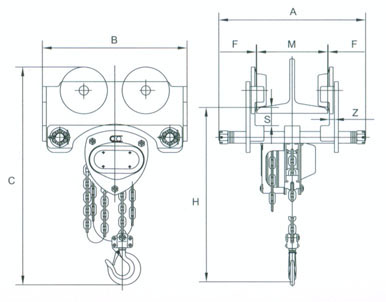

外形尺寸(mm) | A | a | 236 | 303 | 310 | 317 | 333 | 355 | 372 | 378 | 449 | 449 |
b | 286 | 405 | 412 | 419 | 435 | 457 | 474 | 480 | 551 | 551 | ||
B | 258 | 292 | 319 | 358 | 434 | 448 | 628 | 636 | 757 | 887 | ||
C | 385 | 451 | 489 | 551 | 629 | 758 | 916 | 965 | 1020 | 1200 | ||
H | 299 | 331 | 383 | 411 | 460.5 | 585 | 707 | 745 | 750 | 915 | ||
S | 30 | 35 | 38 | 38 | 40 | 42 | 45 | 45 | 56 | 58 | ||
Z | 7.5 | 10.5 | 10.5 | 12 | 14 | 15 | - | - | - | - | ||
F | 1.5-3 | 2-3.5 | ||||||||||
軌道寬度范圍 | M | a | 50-152 | 64-203 | 74-203 | 88-203 | 100-203 | 114-203 | 124-203 | 124-203 | 136-203 | 136-203 |
b | 50-203 | 64-305 | 74-305 | 88-305 | 100-305 | 114-305 | 124-305 | 124-305 | 136-305 | 136-305 | ||
凈重(kg) | a | 15.5 | 23.8 | 35.5 | 46 | 61.5 | 85.5 | 130 | 147 | 278 | 331 | |
b | 17.5 | 25.8 | 37.5 | 48 | 65.5 | 90.5 | 136 | 154 | 285 | 339 | ||
