手牌GCT-MK型手推,手鏈單軌小車特點：
1雙掛梁設計；
2、負載合理、運行穩定。

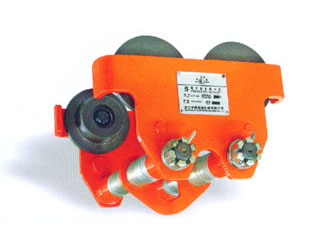

手牌GCT-MK型手推,手鏈單軌小車介紹：
單軌行車是一種結構簡單、操作方便、輕小型調運配套起重機械，它可以與手拉葫蘆、環鏈電動葫蘆等起重產品配套組成起重運輸小車，自如地運行于可以有一定曲率半徑的工字鋼軌道的下翼緣上，用來調運貨物、設備等。
型 號 | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | GCT- | ||
額定起重量 | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 8 | 10 | 16 | 20 | 30 | ||
試驗載荷(KN) | 7.35 | 14.71 | 22.06 | 29.42 | 44.13 | 61.29 | 98.06 | 122.58 | 196.12 | 245.17 | 367.74 | ||
能通過最小彎道半徑 | 0.8 | 1.0 | 1.0 | 1.1 | 1.3 | 1.4 | 2.0 | 2.0 | 3.5 | 3.5 | 6.0 | ||

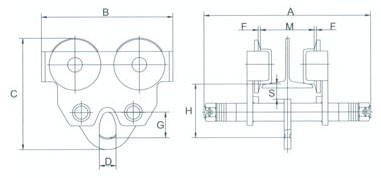

外形尺寸 | A | a | 236 | 303 | 310 | 317 | 333 | 355 | 372 | 378 | 449 | 449 | - |
b | 286 | 405 | 412 | 419 | 435 | 457 | 474 | 480 | 551 | 551 | 610 | ||
B | 194 | 236 | 250 | 268 | 322 | 362 | 426 | 442 | 555 | 555 | 710 | ||
C | 176 | 196 | 210 | 226 | 266 | 301 | 388 | 396 | 498 | 498 | 608 | ||
H | 75 | 96 | 102 | 109 | 124 | 142 | 185 | 190 | 236 | 233 | 285 | ||
S | 30 | 38 | 38 | 38 | 40 | 42 | 45 | 45 | 65 | 58 | 65 | ||
D | 28 | 32 | 36 | 42 | 52 | 62 | 72 | 72 | 95 | 95 | 105 | ||
G | 32 | 40 | 45 | 52 | 63 | 74 | 110 | 110 | 135 | 135 | 155 | ||
F | 1.5～3 | 2-3.5 | |||||||||||
軌道寬度范圍 | M | a | 50-152 | 64-203 | 74-203 | 88-203 | 100-203 | 114-203 | 124-203 | 124-203 | 136-203 | 136-203 | - |
b | 50-203 | 64-305 | 74-305 | 88-305 | 100-305 | 114-305 | 124-305 | 124-305 | 136-305 | 136-305 | 175-305 | ||
凈重 | a | 6 | 11.5 | 14 | 18 | 30 | 44 | 73 | 82 | 157 | 159 | - | |
b | 6.5 | 13 | 16 | 20 | 34 | 50 | 79 | 89 | 164 | 167 | 325 | ||
